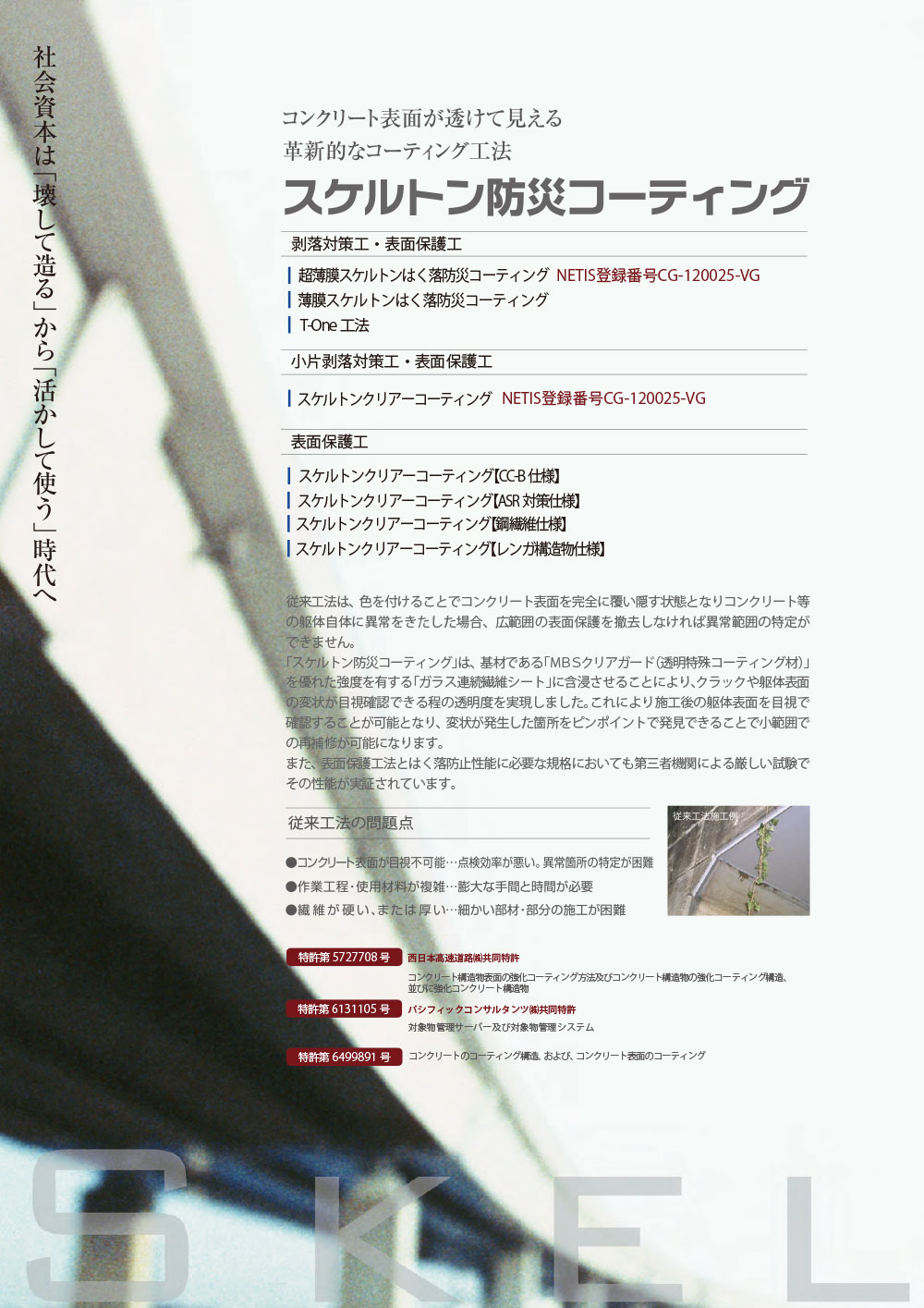

スケルトン工法とは

method_1  現在、建設業界を取り巻く環境は著しく変化しています。
特に時代は公共事業の縮小へと大きく進路変更し、新たな建造に向けての積極的取り組みは期待できないのが実状です。

 一方、高度成長期に大量建設されたコンクリート建造物は老朽化が進み、今後更に加速度的に進行し、社会問題化することが予測されます。
 その為、交通インフラ基盤であるコンクリート構造物の整備が急務となっていますが、経済的・環境配慮の観点から、これまでのように構造物を「壊して造る」ことは困難となり、「活かして使う」という「リフォーム時代」へとシフトしつつあります。

 弊社は、外壁塗装の独自技術「ホームメイキャップ」を軸に建物外壁のリフォーム事業を展開していますが、この技術をコンクリート構造物の補強に活用できないかと考え、新たな技術開発に着手してまいりました。
 そして度重なる研究・開発を経て、これまでの防災補強の概念をくつがえす革新的工法「スケルトン防災コーティング」の商品化に至りました。
  この「スケルトン防災コーティング」は、強度面での性能もさることながら、施工後もコンクリート表面が「透けて見える」のが最大の特徴かつ革新的な点です。
コンクリートの状態が眼で見て確認できるということは、点検作業が容易になることであり、異常個所の早期発見にも繋がります。
 「消費型社会」から「持続型社会」への移行が世界の共通認識となった今、この技術が新たな時代への一歩になることと信じています。



従来工法の問題点

コンクリートの表面が目視不可能

従来工法の多くは、コンクリート表面の保護材として色付きのコーティング材を使用しています。このため、施工後はコンクリート構造物の表面や内部を見る事ができず、異常が起きているのかどうか、また、その範囲はどこまでなのかを確認することが容易ではありません。 確認のためには広範囲にわたる調査が必要になり、費用や時間に大きな無駄が出ます。これは、メンテナンスの時期および方法に不透明性をもたらします。



作業工程と使用材料が複雑

従来工法の多くは、「下塗り」・「中塗り」・「上塗り」と、それぞれの工程で多くの異なるコーティング材料が使用されています。このため、作業が複雑で効率が悪くなり、膨大な手間と時間が必要となります。 管理費や仮設費等のコストの負担も大きくなってしまいます。



繊維が硬いまたは厚い

従来工法の多くは、コンクリート保護材の繊維が硬い、または厚く、細かい部材や部分の施工が不得意です。そのため施工には、入念な調整を行う必要があり、作業効率の低下や品質の低下をまねきます。



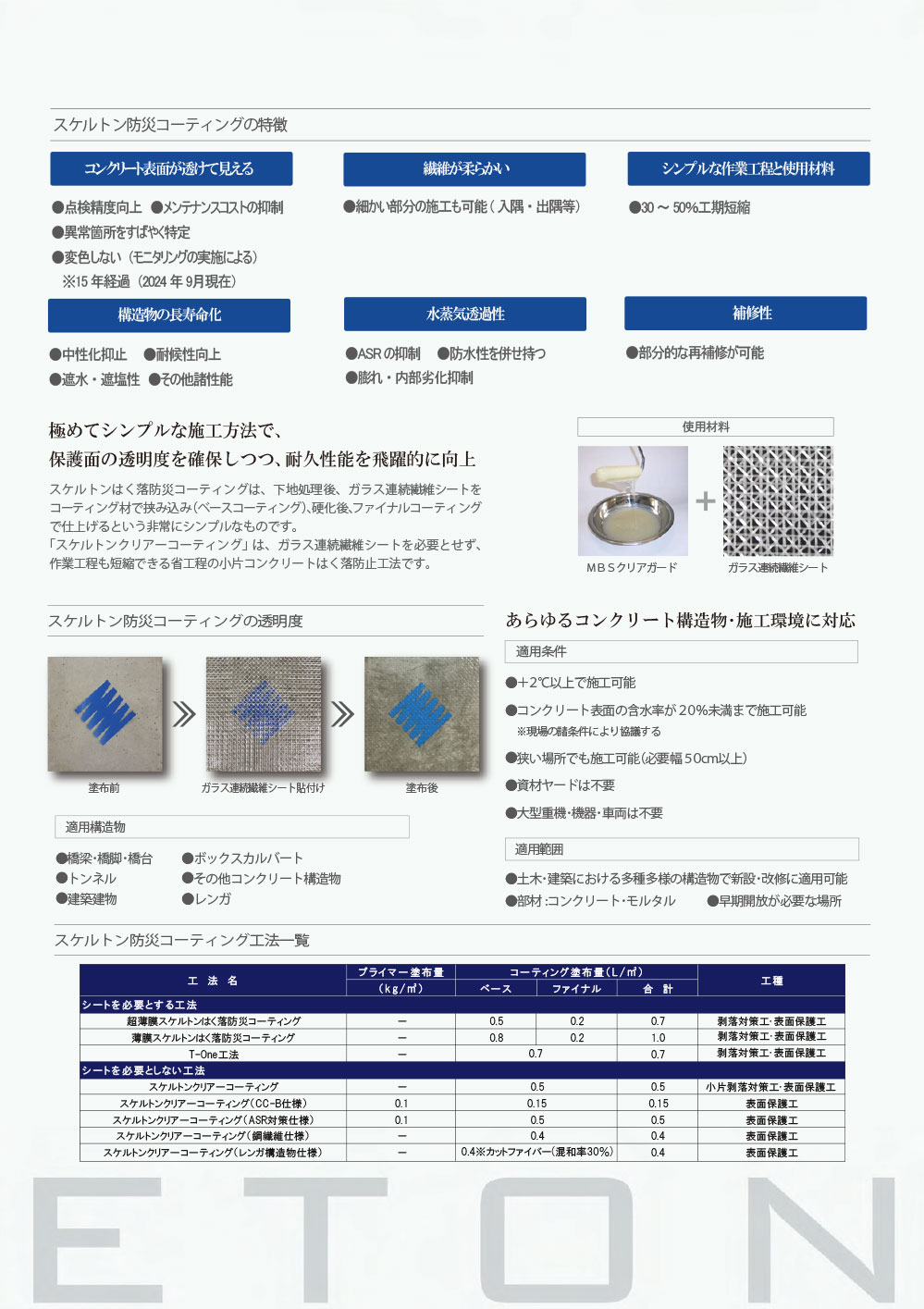

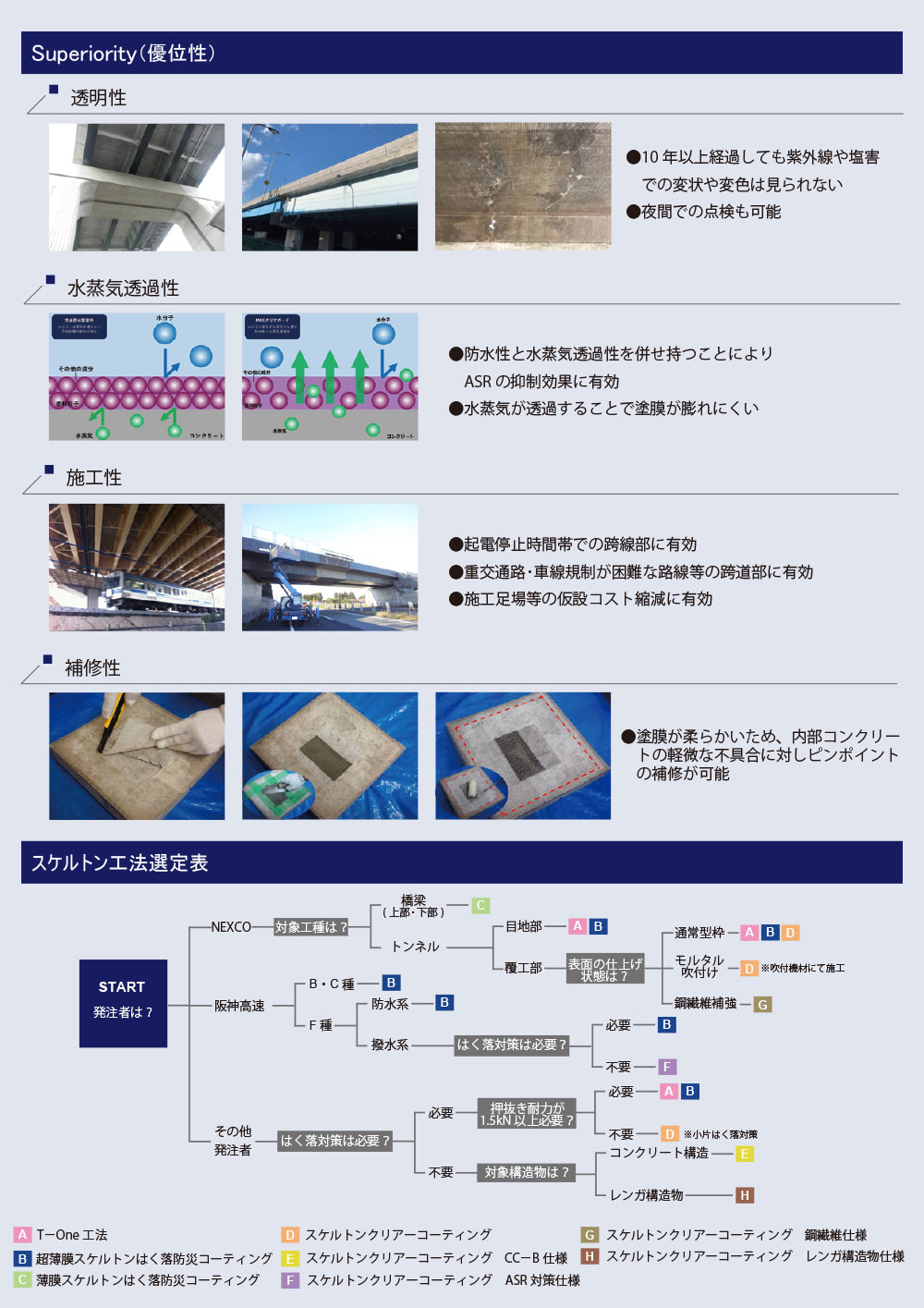

スケルトン工法の特徴

1.コンクリート表面が透けて見える

従来工法とは、異なり施工後もコンクリート表面が透けて見えるため、異常個所を素早く特定することができます。 また、点検精度も向上し、メンテナンスコストも抑制できます。

2.繊維が柔らかい

コーティングに使用するガラス連続繊維シートは柔らかく、細かい部分の施工も容易です。



3.シンプルな作業工程と使用材料

使用材料は、「透明特殊コーティング゙材」と「ガラス連続繊維シート」の2種類のみです。プライマーは不要です。 施工も容易で、従来工法に比べ30~50%も工期短縮が可能です。



4.構造物の長寿命化

「中性化抑制」、「耐候性向上」、「遮水・遮塩」、「その他諸性能」とコンクリート構造物の長寿命化を可能にします。



5.構造物のじん性向上

コンクリート構造物の粘り強さを向上させ、じん性・強度を再生し、二次災害を防止します。



6.水蒸気透過性

コンクリート構造物から発生する水蒸気をコーティングの外に逃がします。また、外側からの水分は遮断します。この性能によりコーティングの膨れやはがれを抑制します。



材料

zairyou-640x274

極めてシンプルな施工方法で、
保護面の透明度を確保しつつ、強度を飛躍的に向上。

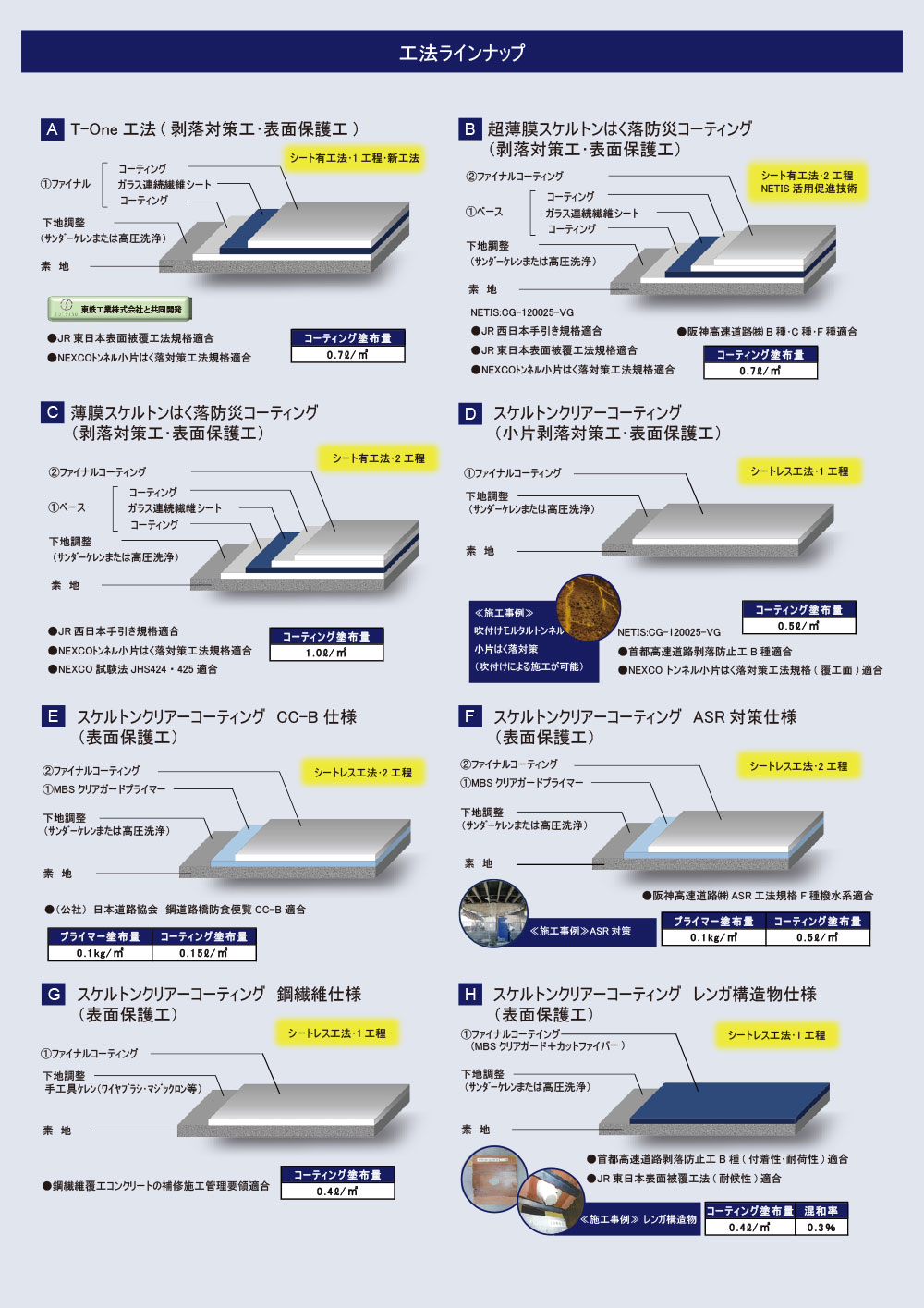

「スケルトン防災コーティング」は、使用目的に応じて二種類の工法があります。
基本となる「はく落防災コーティング」は、下地処理後、ガラス連続繊維シートをコーティングで挟み込み、ファイナルコーティングで仕上げるという非常にシンプルなものです。
「耐震防災コーティング」の場合は、これを二層に塗り重ねます。
この場合でも、保護面の透明度は十分に確保され、かつ耐震強度が飛躍的に向上します。



使用材料

material_1



スケルトン防災コーティングの透明度

material_2



柱の耐力試験

material_3



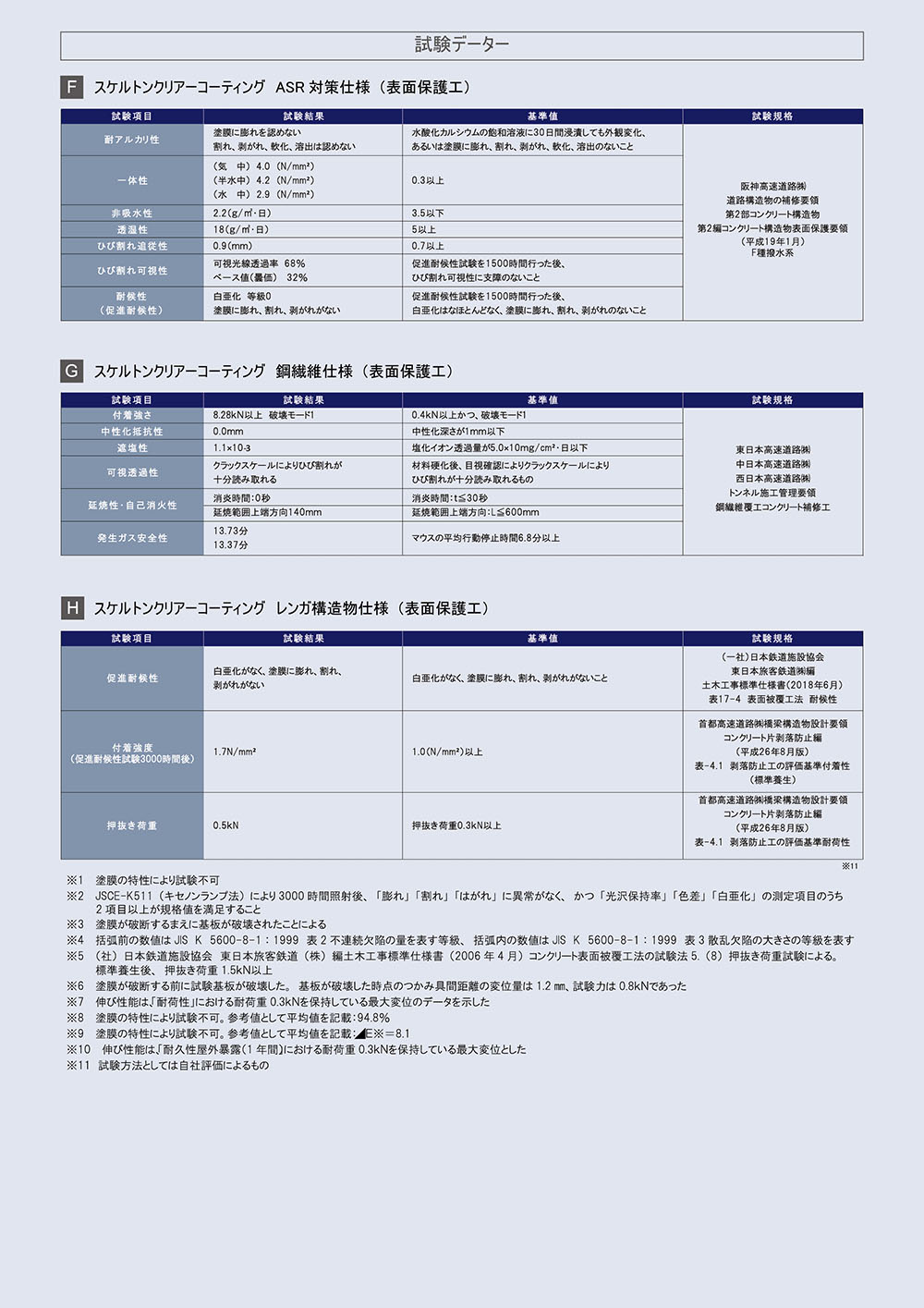

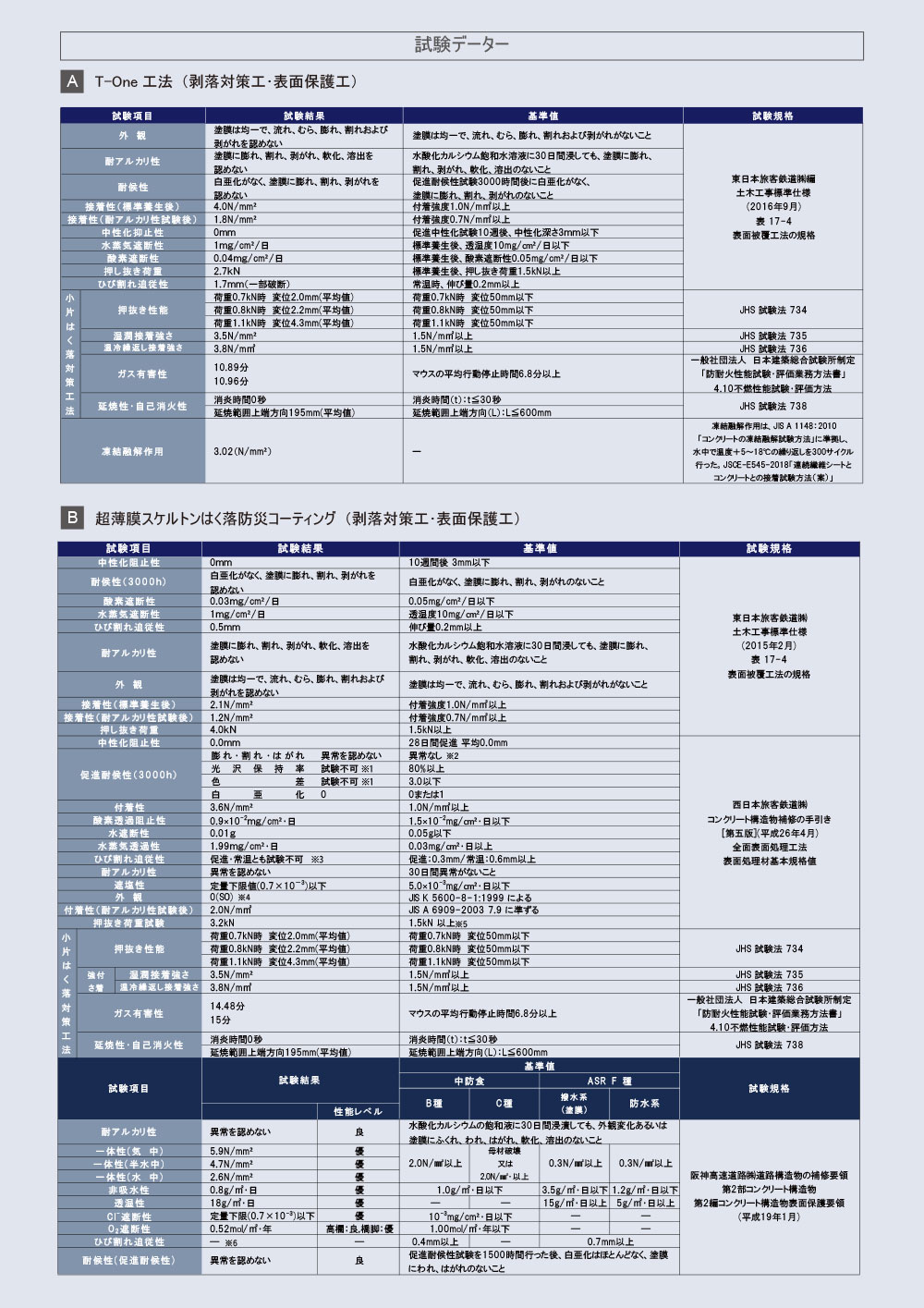

試験データ

厚膜スケルトンはく落防災コーティング

試験項目 試験結果 基準値 試験規格
中性化阻止性 0.0mm 28日間促進 平均0.0mm 西日本旅客鉄道(株)鉄道本部施設部
コンクリート構造物補修の手引き
[第四版](平成17年10月)
表面処理材基本規格値
促進耐候性(3000h) 異常を認めない 300Hr異常がないこと
付着性 3.7N/mm2 1.0N/mm2以上
酸素透過阻止性 3.7×10-4mg/cm2・日 1.5×10-2mg/cm2・日以下
水遮断性 0.00g 0.05g以下
水蒸気透過性 1.85mg/cm2・日 0.03mg/cm2・日以上
ひび割れ追従性 試験不可 ※1 0.1mm以上
耐アルカリ性 異常を認めない 30日間異常がないこと
遮塩性 検出限界(0.7×10-3)以下 2.5×10-3mg/cm2・日以下
外観 0(SO) ※2 JIS K 5600-8-1:1999による
付着性(耐アルカリ性試験後) 1.1N/mm2 JIS A 6909-2003 7.9に準ずる
押抜き荷重試験 6.8kN 1.5kN以上 ※3



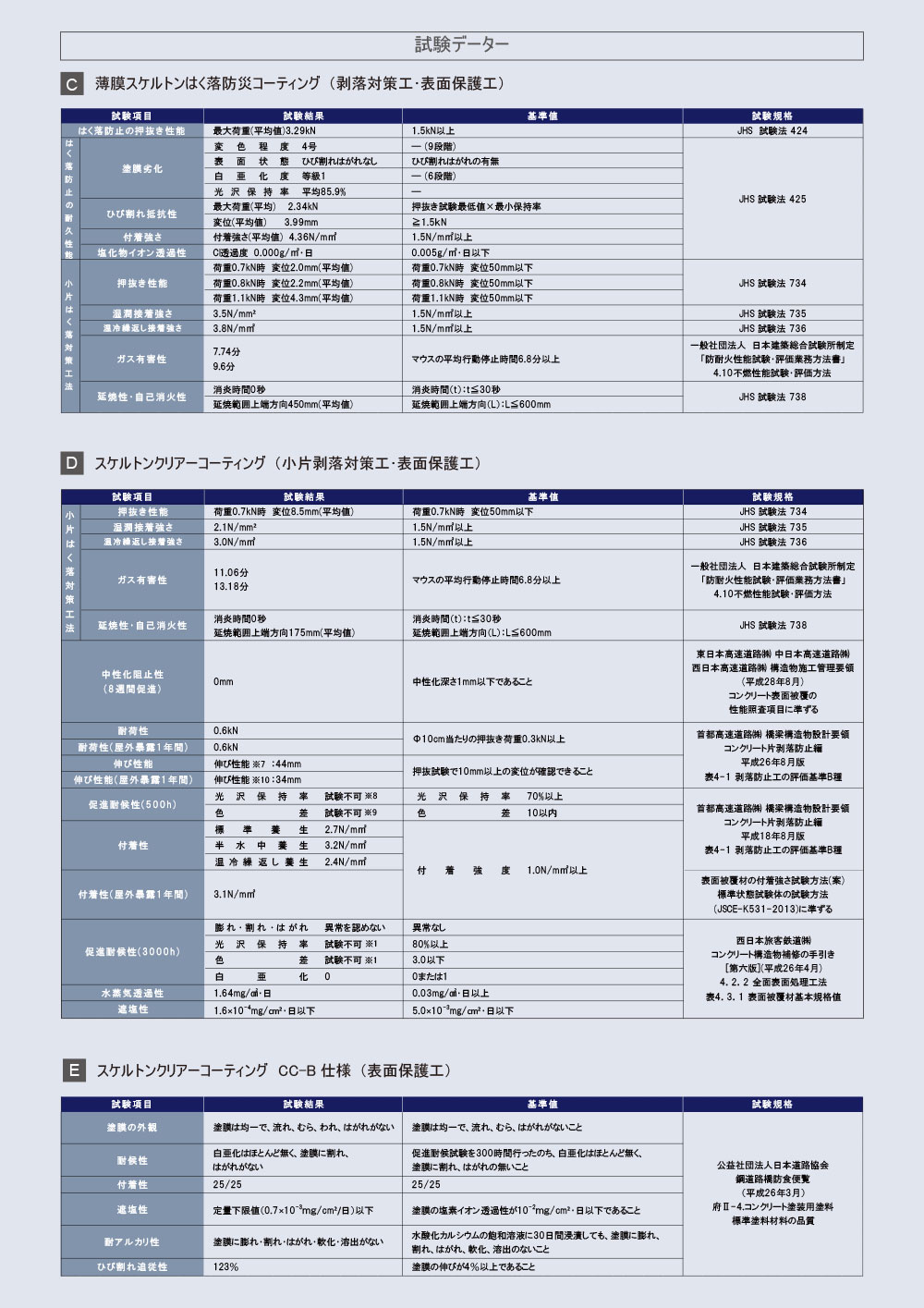

薄膜スケルトンはく落防災コーティング

試験項目 試験結果 基準値 試験規格
中性化阻止性 0.0mm 28日間促進 平均0.0mm 西日本旅客鉄道(株)鉄道本部施設部
コンクリート構造物補修の手引き
[第五版](平成20年4月)
全面表面処理工法
表面処理材基本規格値
酸素透過阻止性 定量下限値(3.6×10-4)以下 1.5×10-2mg/cm2・日以下
水遮断性 0.01g 0.05g以下
水蒸気透過性 0.63mg/cm2・日 0.03mg/cm2・日以上
遮塩性 定量下限値(0.7×10-3)以下 5.0×10-3mg/cm2・日以下
外観 0(SO) ※2 JIS K 5600-8-1:1999による
燃焼性能 加熱後の残炎有無及び残炎時間なし(0秒) 30秒以内に消炎すること 「FRPによるトンネル覆工剥落対策マニュアル」
参考資料8燃焼試験方法(案)※4
はく落防止の押抜き性能 最大平均荷重 3.2kN 1.5kN以上 JHS424
はく落防止の耐久性能 塗膜劣化 変色程度 4号 -(9段階) JHS425
表面状態 ひび割れはがれなし ひび割れはがれの有無
白亜化度 等級1 -(6段階)
光沢保持率 平均85.9% -
ひび割れ抵抗性 最大荷重(平均値) 2.34kN 押抜き試験最低値×最少保持率≧1.5kN
変位(平均値) 3.99mm
付着強さ 付着強さ(平均値) 4.36N/mm2 1.5N/mm2以上
塩化物イオン透過性 CI透過度 0.000g/m2・日 0.005g/m2・日以下



超薄膜スケルトンはく落防災コーティング

試験項目 試験結果 基準値 試験規格
中性化阻止性 0.0mm 28日間促進 平均0.0mm 西日本旅客鉄道(株)鉄道本部施設部
コンクリート構造物補修の手引き
[第五版](平成20年4月)
全面表面処理工法
表面処理材基本規格値
促進耐候性(3000h) 膨れ・割れ・はがれ 異常を認めない 異常なし ※6
光沢保持率 試験不可 ※5 80%以上
色差 試験不可 ※5 3.0以下
白亜化 0 0または1
付着性 3.6N/mm2 1.0N/mm2以上
酸素透過阻止性 0.9×10-2mg/cm2・日 1.5×10-2mg/cm2・日以下
水遮断性 0.01g 0.05g以下
水蒸気透過性 1.99mg/cm2・日 0.03mg/cm2・日以上
ひび割れ追従性 促進・常温とも試験不可 ※1 促進:0.3mm/常温:0.6mm以上
耐アルカリ性 異常を認めない 30日間異常がないこと
遮塩性 定量下限値(0.7×10-3)以下 5.0×10-3mg/cm2・日以下
外観 0(SO) ※2 JIS K 5600-8-1:1999による
付着性(耐アルカリ性試験後) 2.0N/mm2 JIS A 6909-2003 7.9に準ずる
押抜き荷重試験 3.2kN 1.5kN以上 ※3



スケルトン覆工目地部はく落防災コーティング

試験項目 試験結果 基準値 試験規格
押抜き試験 荷重0.7kN時 変位1.3mm(平均値) 荷重0.7kN時の変位の平均値が23mm以下 JHSトンネルはく落の押抜き試験方法(案)
荷重0.8kN時 変位1.5mm(平均値) 荷重0.8kN時の変位の平均値が23mm以下
荷重1.1kN時 変位5.0mm(平均値) 荷重1.1kN時の変位の平均値が23mm以下
温冷繰返し接着強さ 3.4N/mm2 1.5N/mm2以上 JHSトンネルはく落防止用繊維シート
接着工の温冷繰返し試験方法(案)
湿潤接着強さ 2.6N/mm2 1.5N/mm2以上 JHSトンネルはく落防止用繊維シート
接着工の湿潤接着強さ試験方法(案)



※1 塗膜が破断する前に基板が破壊されたことによる。
※2 括弧前の数値はJIS K 5600-8-1:1999 表-2 不連続欠陥の量を表す等級、括弧内の数値はJIS K 5600-8-1:1999 表-3 散乱欠陥の大きさの等級を表す。
※3 (社)日本鉄道施設協会 東日本旅客鉄道(株)編 土木工事標準仕様書(2006年4月)コンクリート表面被覆工法の試験方法5.(8)押抜き荷重試験による。標準養生後、押抜き荷重1.5kN以上。
※4 但し、バーナーはブンセンバーナーの代わりにメッケルバーナーを用いた。バーナーの炎の温度はシース熱電対(JIS C 1602.K)を用いた。
※5 塗膜の特性により試験不可。
※6 JSCE-K511(キセノンランプ法)により3000時間照射後、「膨れ」「割れ」「はがれ」に異常がなく、かつ「光沢保持率」「色差」「白亜化」の測定項目のうち2項目以上が規格値を満足すること。



施工実績 - 最新の5件 -

工事名  :谷内橋橋梁整備工事(その2)

施工年月日:2013年7月

施工場所 :秋田県

工事名  :国道2号船越橋外補修工事

施工年月日:

施工場所 :広島県

工事名  :国道273号 上士穂三国トンネル

施工年月日:

施工場所 :北海道

工事名  :国道5号仁木町稲穂トンネル

施工年月日:

施工場所 :北海道

工事名  :国道27号勢浜トンネル

施工年月日:2013年5月

施工場所 :大阪府

» 施工実績の詳細はコチラ
